열해석 시뮬레이션으로 설계하고, 레이저 트리밍으로 저항을 Target에 맞추고, 3σ로 관리합니다. 설계 값이 그대로 제품 성능이 되는 것이 BH세미콘 품질의 근거입니다.

Core Competence

설계는 시뮬레이션으로,
저항은 레이저로 맞춥니다

BH세미콘 히터 품질의 두 기둥 — 열해석 시뮬레이션 기반 자체 설계와 레이저 트리밍 기반 미세 저항 관리. 설계 값이 그대로 제품 성능이 되도록 처음부터 끝까지 수치로 관리합니다.

01 · Thermal Simulation

열해석 시뮬레이션 기반 자체 설계

공정이 요구하는 온도 분포를 해석 모델로 환산하고, 존 별 발열 밀도와 회로 선폭을 시뮬레이션으로 최적화합니다. 시제작 전에 온도 균일성(ΔT)을 예측하므로 시행착오 없이 첫 설계에서 목표 성능에 도달합니다.

요구 온도 분포 → 발열 밀도 설계로 환산하는 자체 해석 프로세스
리프트핀·홀·냉각 구조에 의한 국부 열손실을 회로 밀도로 사전 보정
1 Zone부터 15 Zone 이상까지 존 배치·경계 위치를 해석으로 결정
시뮬레이션 결과와 실측 온도를 비교해 해석 모델을 지속 보정

구간1 / 3

TARGET12.50 Ω

MEASURED11.72 Ω

POSITIONING

02 · Laser Trimming & 3σ Control

레이저 트리밍 · 3σ 미세 저항 관리

레이저로 발열 회로의 구간 저항을 실시간 측정하면서 Target 저항에 정확히 맞추는 트리밍 공정을 보유합니다. 존 별·구간 별 저항 편차를 미세하게 관리하고, 전 수량의 저항 데이터를 3σ 기준으로 통계 관리해 온도 균일성을 제품마다 재현합니다.

측정 → 트리밍 → 재측정을 반복해 Target 저항에 수렴하는 폐루프 공정
존 별 · 구간 별 미세 저항 편차 관리로 발열 밀도 균일화
전 수량 저항 데이터 기록 · ±3σ 통계적 공정 관리(SPC)
시뮬레이션 설계 값과 실제 저항의 일치 → 설계 성능을 그대로 구현

01요구 온도 분포

02열해석 시뮬레이션 설계

03회로 형성 (도금·인쇄)

04레이저 트리밍 저항 매칭

053σ 통계 관리 · 출하

Design Capability

히터 설계 역량

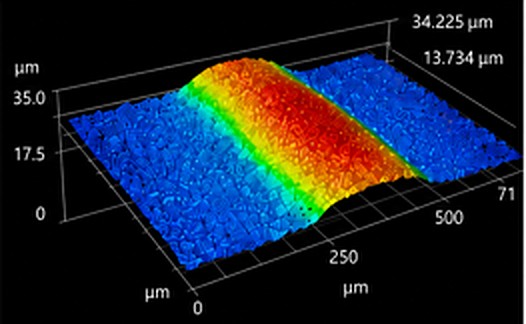

히터의 성능은 소재가 아니라 회로 설계에서 갈립니다. 요구 온도 분포를 발열 밀도로 환산하고, 이를 초미세회로 패턴으로 구현하는 것이 BH세미콘의 핵심 기술입니다. 존 수는 1 Zone부터 15 Zone 이상까지, 사용 온도는 110~400℃, 플레이트 두께는 2T~4T까지 제한 없이 설계합니다.

1 Zone단일 존

2 8 15

15 Zone +고밀도 멀티존

1 Zone 단일 존부터 15 Zone 이상 고밀도 구성까지 — 존 수·형상·발열 밀도를 요구 사양에 맞춰 제한 없이 설계·제작합니다.

양산 실적 예시 — 2 · 8 · 15 Zone

2 Zone

내주·외주 독립 제어로 기본 온도 균일성을 확보하는 표준 구성입니다.

8 Zone

동심원과 방위각을 함께 분할해 장비 구조에 의한 국부 열 손실까지 보정하는 정밀 구성입니다.

15 Zone +

웨이퍼 전면을 미세 분할 제어하는 고밀도 구성. 도금·인쇄 양 공법으로 양산 실적을 보유하며, 15 Zone 이상도 설계·제작합니다.

Measured Uniformity · 15 Zone 실측

온도 균일도,
0.01℃ 단위로 증명합니다

≤ 0.04℃웨이퍼 전면 온도 편차
(±0.02℃ 이내)

≤ 0.05℃온도 표준편차 σ

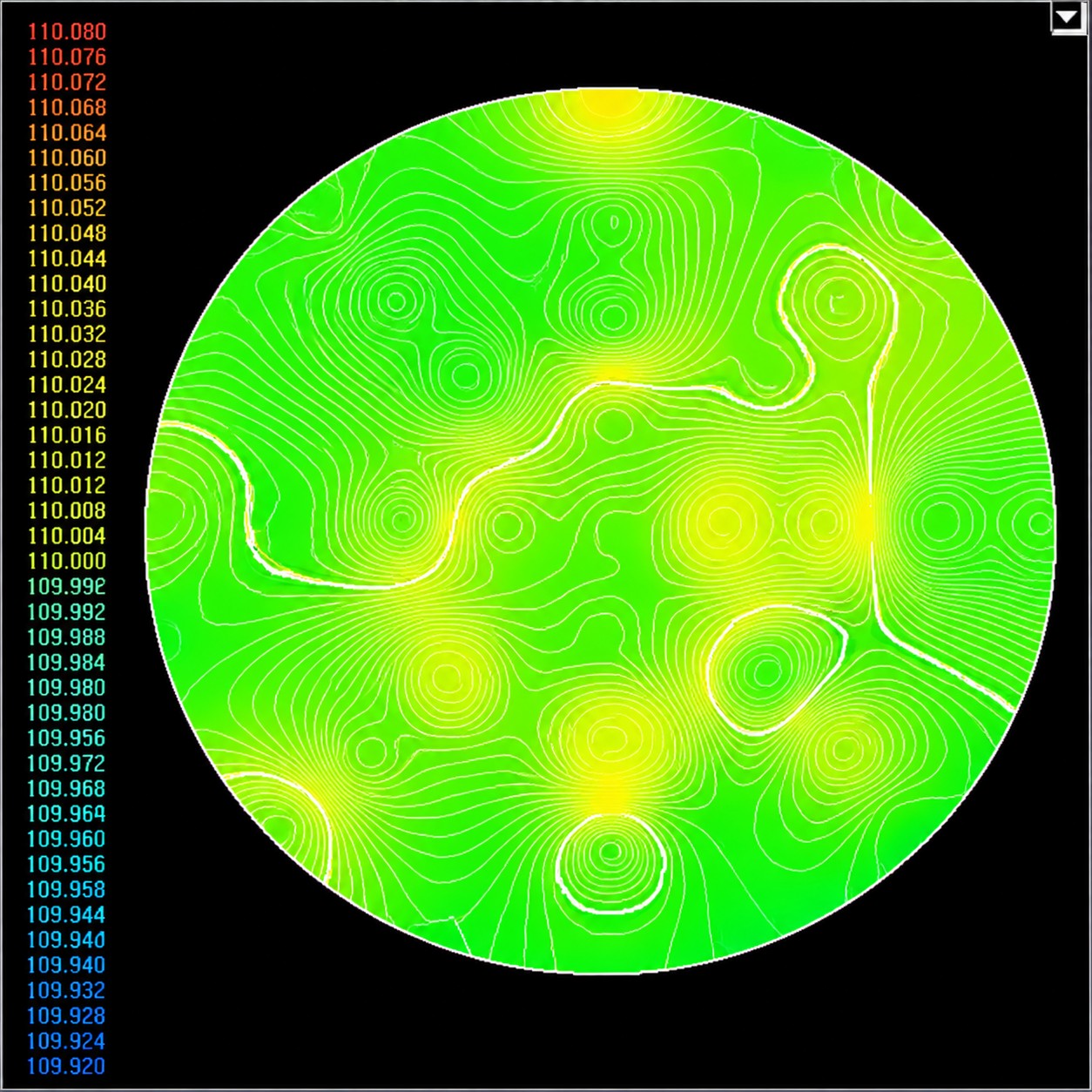

15 Zone 히터로 제어한 웨이퍼 전면의 측정 온도가 설정 온도 ±0.02℃ 안에 들어옵니다. 최고·최저 온도 차 0.04℃ 이하, 표준편차 σ 0.05℃ 이하 — 노광 트랙의 Soft Bake · PEB 공정이 요구하는 균일도 Spec(σ<0.05℃)을 충족하는 수준으로 제작합니다.

※ 15 Zone 히터, KrF 설비 기준 실측값 — Soft Bake · PEB(100℃) σ 0.041~0.049℃ / Spec σ<0.05℃
